碳化硅SiC晶體生長最常見，最成熟的方法仍然是物理氣相輸運法（PVT），該方法是一種氣相生長方法，生長溫度高，對原材料以及工藝參數等都有很高的要求。近年來，國內外對PVT工藝的開發投入了大量的時間和精力，SiC晶體的質量和尺寸等方面有了很大的突破和提高，但是晶體中仍然存在組織缺陷和微觀應力。組織缺陷的存在會(huì )惡化SiC基器件的性能，從而影響器件的應用，而應力的存在則會(huì )使得SiC晶體在加工階段容易碎裂，從而降低SiC晶片的成品率。因此，降低SiC晶體中存在的組織缺陷和微觀應力就顯得尤為重要，而高溫退火處理能夠有效的降低微觀應力和消除組織缺陷。



    退火處理是指將材料在特定氣氛中加熱到一定的溫度，保溫一段時間之后，再以合適的速率冷卻的一種方法，是材料領域很常見的一種熱處理工藝。退火處理在人工晶體的后處理工序中有重要的作用，例如單晶Si、藍寶石等晶體在生長完成之后都要進行相應的退火處理，以消除晶體中的應力和缺陷，提高晶體的結晶質量。



組織缺陷



    采用PVT法制備的SiC晶體中通常會(huì )產生位錯、微管道、堆垛層錯、多型夾雜以及包裹體等缺陷組織。

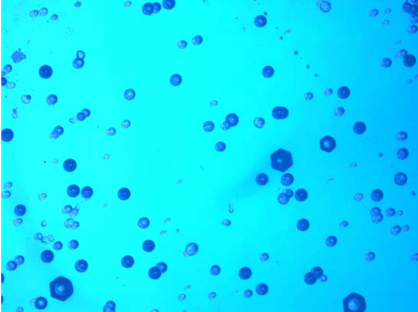

    位錯是一種由應變引起的線缺陷，位錯的產生會(huì )嚴重影響力學性能和電學性能；微管道的存在會(huì )對SiC基器件產生致命性的影響，高壓器件即使只有一個微管道也會(huì )導致器件的破壞，微管道的形成機理目前尚未形成共識，仍在研究中。如下圖所示為Si面的位錯腐蝕坑，其中大的六方形腐蝕坑為微管；中等尺寸的六方形腐蝕坑為螺位錯，呈現六角形，小的六方形腐蝕坑為刃位錯，橢圓形腐蝕坑的為面位錯。



圖1 Si面的位錯腐蝕坑



    SiC晶體中某個區域堆垛次序偏離了原本的堆垛次序，就會(huì )產生錯排，從而形成堆垛層錯。多型夾雜的產生是由于不同的SiC晶型的生長溫度區間有重疊，而多型之間有具有良好的結晶學相容性和相近的自由能，這種缺陷的存在會(huì )破壞SiC晶體的結構完整性。SiC晶體在生長過程中吸附一些較大的雜質粒子就會(huì )形成鑲嵌結構和包裹體缺陷。



微觀應力



    SiC晶體中會(huì )產生微觀應力，一方面是由于SiC晶體中產生的各種缺陷，例如上述缺陷組織和周?chē)８顸c(diǎn)之間產生的畸變，會(huì )在周?chē)a(chǎn)生應力場。另一方面，SiC晶體的非均勻生長也會(huì )產生應力，例如SiC晶體生長的坩堝內存在的軸向和徑向的溫度梯度，他的存在導致SiC晶體表面生長速率不一致，從而使得生長出的SiC晶錠表面呈現凹凸不平的形態。應力的存在會(huì )在后期加工過程中（滾圓、表面磨削、多線切割等）很容易造成開裂，極大的降低SiC晶片的成品率。



碳化硅晶體的高溫退火處理工藝

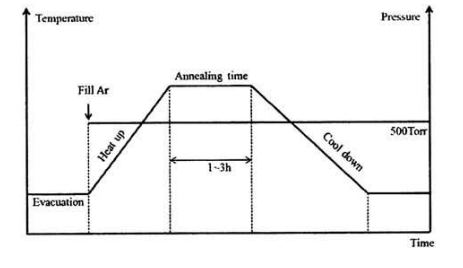

    在PVT法生長SiC單晶的過程中，不可避免的會(huì )產生很多缺陷和應力，為了提高SiC晶體的結晶質量，減少組織缺陷和熱應力，必須對SiC晶體進行高溫退火處理。該過程基本可以分為“升溫——保溫——降溫”三個過程，這三個過程可以重循環多次。由于SiC晶體的耐高溫能力強，為了最大限度的降低熱應力，晶片的退火溫度比較高，一般在1800℃左右。



圖2 SiC晶片退火工藝流程



    皓越電爐自主研發的高溫真空臥式退火爐有高溫反應系統，加熱系統，真空系統，控制系統構成。加熱系統采用石墨加熱，額定功率可達60KW，最高工作溫度為2300℃，可以保持升溫過程中腔體內工作區域較大范圍內溫度場均勻恒定。系統的溫度測量分為兩種，在低于1600℃時采用β型熱電偶，高于1600℃時采用紅外測溫儀，溫度精度可以控制在±1℃，該退火爐可以使用不同的退火氣氛，并可以調節壓力值，通過機械泵和分子泵聯合抽真空，使退火爐內達到較高的真空度。



    皓越科技針對市場需求，不斷研發，改進技術，推出性能卓越的熱處理設備，并提供相應的技術支持，助力國內半導體市場，為半導體行業的熱處理工藝提供相應的技術咨詢。
